석영 잉곳·식각 링

소재에서
정밀 부품으로.

석영 잉곳과 반도체용 식각 링을 공급합니다. 공통 소재를 바탕으로 모재와 완성 부품의 요구에 각각 맞춥니다.

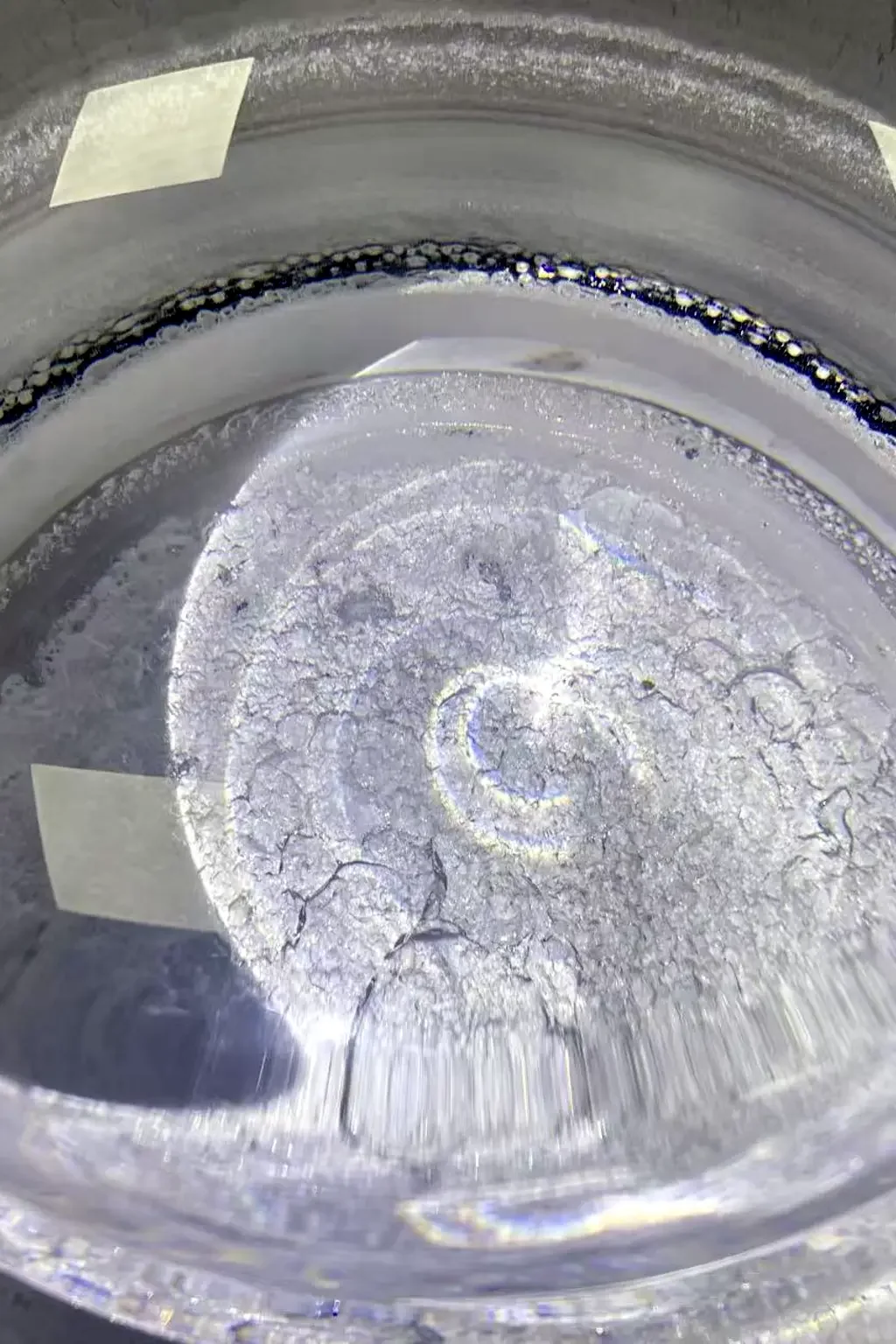

마우스를 올리거나 재생 버튼을 눌러 실물 영상을 볼 수 있는 용융 석영 잉곳
01 / 가공용 모재

석영 잉곳(원통형 모재)

화염 용융으로 제조한 석영 모재입니다. 절단·기계가공을 거쳐 다양한 부품을 제작할 수 있습니다.

잉곳 사양 보기 ↓
얇고 평평한 투명 용융 석영 링 플레이트의 AI 생성 제품 이미지
02 / 가공 부품

석영 식각 링

석영 잉곳을 고객 도면에 맞춰 가공한 반도체 식각용 링 부품입니다.

링 사양 보기 ↓

소재 형태

석영 잉곳 사양

소재 조성
용융 석영(SiO₂)
직경
고객 도면에 맞춤
제조 방식
화염 용융
형태
속이 찬 석영 잉곳. 길이는 협의된 도면에 따릅니다.
가공 용도
모재 절단·링 가공·기타 석영 부품 제작.
석영 잉곳 상담 ↗

완성 부품 형상

식각 링 사양

모재
선정한 등급의 석영 잉곳을 가공
외경
100–600 mm
용도
반도체 식각 장비
도면 요구 사항
내경, 두께, 단차, 홈을 고객 도면에 맞춰 가공합니다.
검사 요구 사항
치수, 평면도, 동심도, 표면 마감의 검사 기준을 부품별로 협의합니다.
식각 링 상담 ↗

공통 소재 데이터

공통 소재의
주요 물성을 확인하세요.

같은 등급의 석영 잉곳과 가공 링에는 공통 소재 참고값을 적용합니다. 완성 부품의 치수, 공차, 실제 사용 성능은 별도로 평가합니다.

기계적 특성

밀도2.2 × 10³ kg/m³
모스 경도6–7
푸아송비0.17
인장강도4.9 × 10⁷ Pa
압축강도>1.1 × 10⁹ Pa
굽힘강도65–95 MPa
비틀림강도30 MPa

열적 특성

열팽창계수 · 20–300°C(5.2–5.8) × 10⁻⁷ K⁻¹
비열 · 20°C749 J/(kg·K)
열전도율 · 20°C1.38 W/(m·K)
변형점1,070°C
연화점1,670°C
서냉점1,150°C

전기적 특성

유전율 · 10 GHz3.74
유전손실계수 · 500 MHz<1 × 10⁻³
전기저항률 · 20°C1 × 10¹⁶ Ω·m

최신 제공 자료에 따른 대표 물성입니다. 로트별 인수 검사값이 아닌 참고값이며, 실제 소재와 완성 부품의 요구 조건은 별도로 확인해야 합니다.

대표 불순물 데이터 ppm
제공된 사양서의 소재 데이터 3종
원소 / 분류대표 데이터 A대표 데이터 B대표 데이터 C
Al0.1818
Li0.40.50.6
B0.10.10.3
Na0.090.61.5
Mg0.010.10.3
K0.030.50.5
Ca0.450.60.8
Ti0.080.12.0
Fe0.20.350.6
Co000.05
Ni0.10.10.1
Mn0.030.050.2
Cu0.010.50.8
OH101515

각 열은 원본 자료의 데이터 한 세트를 그대로 보여 줍니다. OH는 금속 불순물과 구분해 표시했습니다. 0은 제공 자료의 표기이며 완전한 부재를 뜻하지 않습니다. 보고한계와 적용 사양은 공급 전에 확인합니다.

석영 모재에서 링으로

고순도 소재를
도면에 맞는 형상으로.

  1. 01

    모재 선정

    링 도면에 맞춰 소재 등급과 모재 치수를 선정합니다.

  2. 02

    절단·기계가공

    환형 모재를 만든 후 내·외곽 형상과 필요한 단차를 가공합니다.

  3. 03

    마감·검사

    지정 치수·표면 상태·부품 요구 사항을 확인합니다.

석영 식각 링 · 석영 커버 링 · 석영 창 · 상부 에지 링 · 하부 에지 링 · 석영 노즐 · 석영 실드 · 석영 셔터
  1. 석영 식각 링
  2. 석영 커버 링
  3. 석영 창
  4. 상부 에지 링
  5. 하부 에지 링
  6. 석영 노즐
  7. 석영 실드
  8. 석영 셔터
식각용 석영 부품 · 제품 이미지

식각용 석영 부품.

링·창·노즐·실드·셔터를 제작합니다. 부품 형상과 표면 품질을 고객 도면에 맞춥니다.

기타 석영 제품

기타 부품도 고객 도면에 맞춰 가공합니다.

석영 플레이트·기판
석영 플레이트·기판
석영 로드
석영 로드
기타 가공 부품
기타 가공 부품

석영 모재부터 맞춤 식각 링까지.

필요한 소재 조건과 부품 도면을 보내 주세요.

프로젝트 상담 ↗
