花のような形をつくる超微細な白いシリカの噴流

技術力

素材への理解を、
再現性のある生産へ。

20年以上の工程経験と浙江大学との共同研究室をもとに、石英精製とナノシリカの開発に取り組んでいます。試験結果、分析データ、生産現場の知見を、量産条件の検討に活かします。

代表的な工程を見る ↓
20+ 中核チームの実務経験2,000+ 調査した石英資源の産地数59 Jingui・関連グループ会社の特許

測定データ

データをもとに、工程を見直す。

原鉱、中間品、完成品を、元素分析、粒度測定、用途試験で比較します。その結果を、原料の選定や精製・粉砕条件の調整に活かします。

Jingui分析室のICP-OES装置
ICP-OES · 自社の分析設備
01 / 分析能力

微量不純物を測り、工程の品質を確認。

Agilent 5900 ICP-OESを使用し、石英材料に含まれる元素を測定します。Fe、Ti、Al、Liなど13の微量元素を対象に、ppm水準の不純物評価に対応しています。報告下限は、元素、試料の組成、分析方法に応じて確認します。

13微量元素ppm水準石英不純物の評価
  1. 01受領・登録試料識別、バッチ、試験目的を記録します。
  2. 02代表性のある試料採取代表性のある分析試料を分取・調製します。
  3. 03試料前処理選定した方法に従って乾燥、粉砕、分解します。
  4. 04微量元素分析合意した不純物元素をICP-OESで測定します。
  5. 05確認・報告データを確認し、ロットにひもづけた結果を発行します。
D10 0.929 μm、D50 4.126 μm、D90 9.349 μmを示すMastersizer粒度分布報告書の全体図
検査報告書 · スクロールして確認
D10 0.929 μm、D50 4.126 μm、D90 9.349 μmを示すMastersizer粒度分布報告書の全体図
Mastersizer · 代表試料の粒度分布記録
02 / 粒度分布

公称粒径だけでなく、分布全体を確認。

掲載している体積基準の粒度分布では、D10、D50、D90は、全粒子体積の10%、50%、90%がそれぞれの粒径未満となる値を表します。レーザー回折で得られる分布全体から、充填性、分散性、溶融挙動、工程の安定性を評価できます。

0.929 μm代表試料D104.126 μm代表試料D509.349 μm代表試料D90

粒度分布曲線をもとに粉砕・分級条件を調整し、継続生産するロットが指定範囲に収まることを確認します。

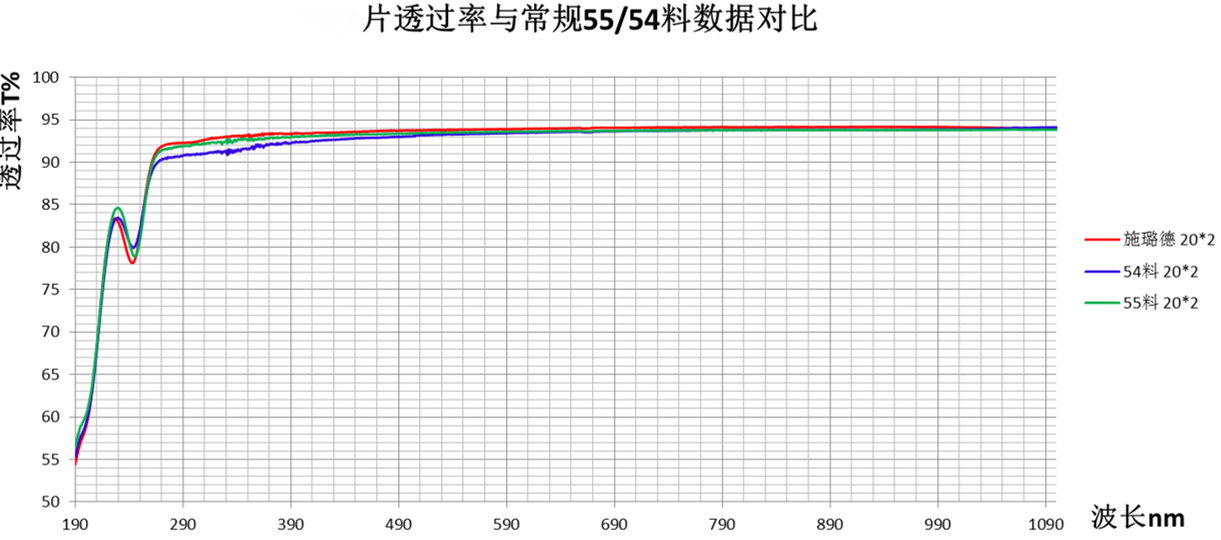

190–1090 nmの波長軸、透過率軸、3つの曲線凡例を含む透過率比較図の全体

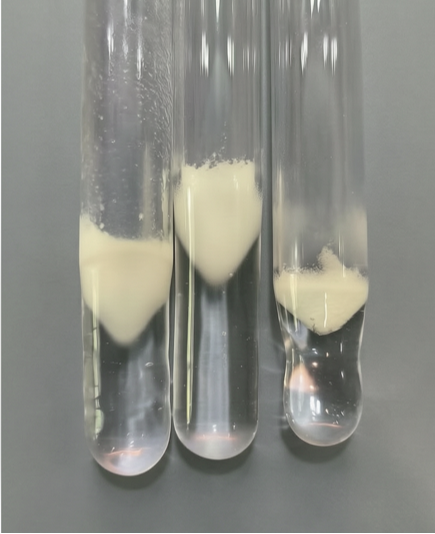

石英の溶融観察試料3点の原写真
透過率比較・溶融観察
透過率比較・溶融観察

横にスクロールして画像を確認

190–1090 nmの波長軸、透過率軸、3つの曲線凡例を含む透過率比較図の全体
03 / 性能検証

加工後の材料性能を確認する。

化学純度と粒度に加え、光透過率の比較や条件をそろえた溶融観察を行い、実際の加工工程での材料特性を確認します。

  • 透過特性測定波長範囲で透過特性を比較します。
  • 溶融観察加熱条件をそろえ、試料の状態と外観を観察します。
  • 材料比較製法の違いが、加工後の性能にどう影響するかを比較します。
分析サービスを見る ↗

技術開発から量産へ

2つの製法を支える、品質管理技術。

高純度石英開発では天然原料の不純物を管理します。ナノシリカ製造では、プラズマ高温爆燃法により高純度石英砂から20 nmの球状粉末をつくります。

Jinguiは6N結晶質石英砂と、純度99.9997%の20 nm球状ナノシリカを製造しています。
01 / 天然石英の精製6N

量産規模の超高純度石英砂

原鉱の評価から、不純物の除去、再汚染の防止、ロット試験までを一貫して管理します。選定した石英原料から、安定した超高純度材料の生産を目指します。

完成石英砂の試験記録は、高純度石英砂ページでご確認いただけます。
02 / プラズマ粒子技術NANO

量産に対応するナノシリカ粉末

高純度石英砂を原料に、プラズマ高温爆燃法を用いる物理的な製法です。生成する20 nm球状シリカの純度は、資料に99.9997%と記載されています。

物理的製法 · 自社の石英資源 · 量産時のコスト優位性
粉砕・分級・汚染管理

製品に応じて、バッチ式または連続式のボールミルと空気分級を組み合わせ、粗粒を再粉砕します。セラミックスの接触面、磁力選別、ロット試験により摩耗由来の汚染を管理し、目標とする不純物仕様に合う設備とライニング材を選定します。

高純度石英砂 ↗ナノシリカ粉末 ↗
工程中の形態シリカブルーム(硅花)シリカブルームは、プラズマ高温爆燃の工程中に現れる形態です。供給するナノシリカ粉末は球状で、SEM画像では疎に凝集した状態を確認できます。

プラズマ高温爆燃法

20 nm球状シリカを量産規模で。

自社の石英資源から得た高純度石英砂を原料に、純度99.9997%の球状ナノシリカを製造しています。プラズマ高温爆燃法を用いる物理的な製法で、原料から製造までの管理により、量産時のコスト優位性を確保しています。

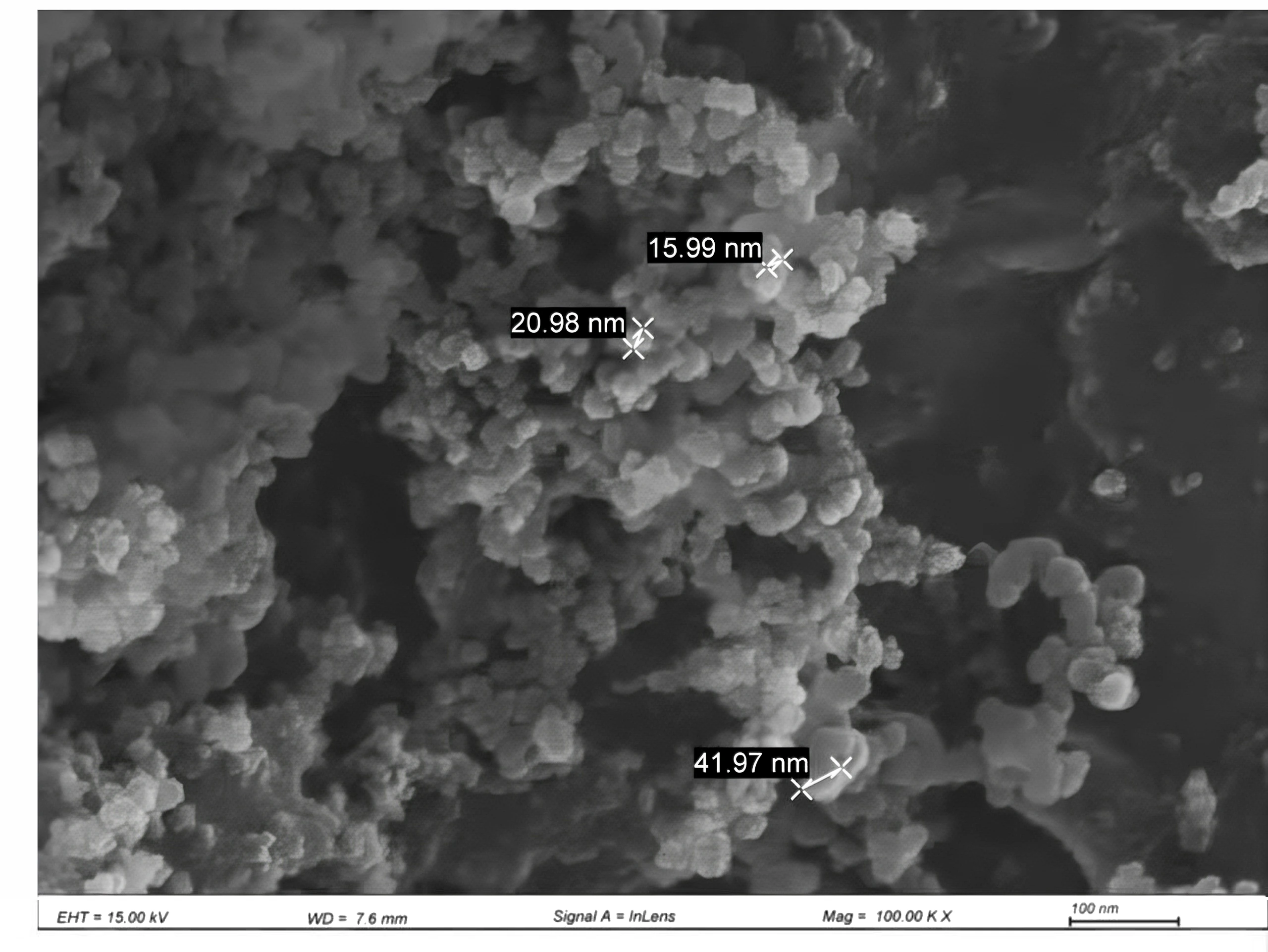

15.99、20.98、41.97 nmの注記がある当社提供のナノシリカSEM画像
SEM · 代表試料の粉末形態
SiO₂純度
99.9997%
球状粒子の粒径
20nm
BET比表面積
204.8413m²/g
資料に記載された粒径範囲は15.9–41.97 nmです。SEM画像の注記は原画像のまま掲載しています。元素分析、結晶構造、比表面積の詳しいデータは、シリカ粉末ページでご覧いただけます。ナノシリカの全データを見る

技術相談のご案内

試料や工程のお悩みを、お聞かせください。

原料、目標組成、粒度、用途などをお知らせください。ご要望に応じて、試験や開発の進め方をご相談します。

技術評価を依頼する →
