설비·엔지니어링

생산 라인·엔지니어링

석영사 생산 라인·석영 잉곳 용융로·공정 설비·기술 개선.

좌우로 밀어 전체 공정을 확인하세요. 공정 이름을 누르면 해당 설비의 상세 정보로 이동합니다.설비 카탈로그에 따른 참고 구성 · 원료, 목표 순도, 생산능력, 전력·용수 등 공급 설비와 설치 조건에 맞춰 설계합니다.

자체 제작 석영 성형 설비 / 수소·산소 화염 용융

석영 화염 용융 설비

수소·산소 화염 용융 · 고순도 석영 성형

고순도 석영사에서 화염 용융 석영 모재로

5N8 고순도 석영사를 수소·산소 화염으로 용융하여 석영 잉곳을 제조합니다. 링·원통·챔버 부품 등의 가공에 필요한 모재를 공급합니다.

화염 용융 설비 문의

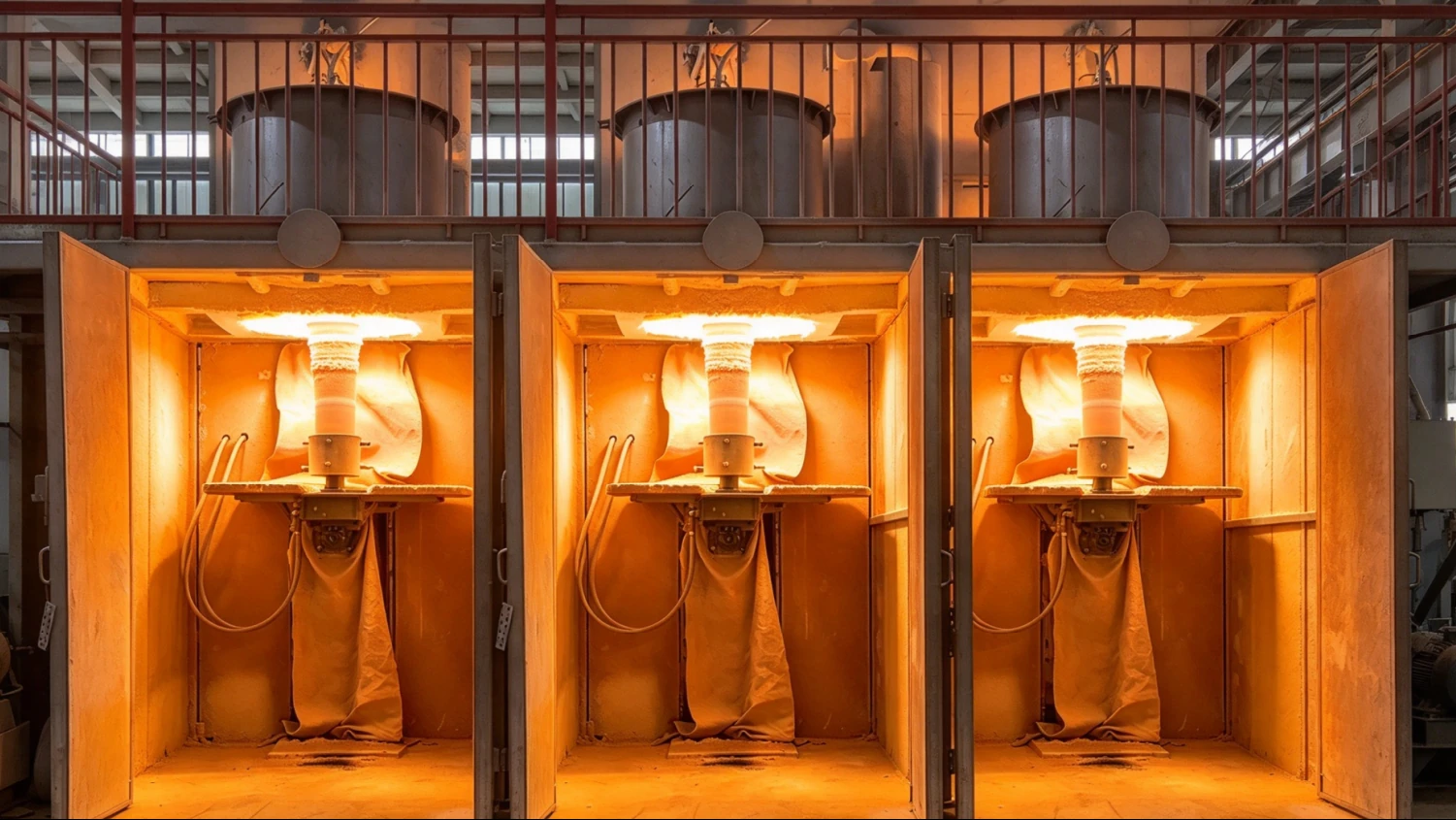

3개 용융로와 고온 성형부를 갖춘 석영 화염 용융 설비
수소·산소 화염 용융회사 제공 설비 사진
석영사 원료
5N8

화염 용융 잉곳용 고순도 석영사

불순물 관리
낮은 불순물 함량

낮은 알루미늄·알칼리 금속 함량

기포 관리
극히 적은 기포

기포가 매우 적고 기포성 개재물이 거의 없습니다

열적 특성
내열성

우수한 내열성·내열충격성 및 양호한 균질성

소재 적용 분야

  • 반도체 식각 챔버 부품
  • 고온용 창
  • 확산로용 석영관
  • 석영 보트
  • 석영 벨자
석영 잉곳·부품 보기

석영 성형 설비 / XDDR800A

석영 잉곳 용융로

전기 용융·균질화 통합

주문 제작 상담

원형·사각 석영 잉곳을 제조하는 전기 용융 설비입니다. 필요한 치수와 공정 조건, 전력·용수 등 현장 설비 조건을 알려 주시면 구성을 협의해 드립니다.

용융로 문의 ↗
수평 작업대·수직 철골 지지대·기존 용융로 및 부대설비 배치를 재현한 XDDR800A 석영 잉곳 용융로 정면 이미지
XDDR800A 참고 자료 기반 설비 이미지
원형 잉곳 직경
750–800 mm
원형 잉곳 높이
200–230 mm
정상 운전 온도
1,760 °C
전력 사양
160–220 kW

01 / 설비 선정

성형·전력

XDDR800A 성형·전력 참고 사양
모델XDDR800A
원형 잉곳 직경Ø750–800 mm
원형 잉곳 높이200–230 mm
사각 잉곳 치수800 × 800 × 230 mm
정상 운전 온도1,760 °C
전력 사양160–220 kW
히터 최대 출력220 kW

02 / 설치 계획

설치 현장의 전력·용수 조건

XDDR800A 설치에 필요한 전력·용수 참고 조건
전원380 V AC · 50 Hz · 3상
설비 총중량약 16톤
냉각수 유량>150 L/min
냉각수 입구 압력0.35–0.45 MPa
냉각수 입구 온도24 ± 1 °C
비상 급수110 L/min 이상으로 최소 4시간 공급

XDDR800A의 참고 사양입니다. 최종 설비 구성과 운전 조건, 인수 기준은 프로젝트별로 협의합니다.

설비 제조 · 운영 · 개조

설비 제작부터 실제 라인 운영까지.

석영 처리 설비를 제작하고 실제 생산 현장에서 운영합니다. 원료, 목표 제품, 순도, 입도, 생산능력, 전력·용수 등 공급 설비와 현장 조건을 검토하여 신규 라인 구성과 기존 라인 개조를 제안합니다.

생산 요구 사항 상담 ↗
01 / 요구 사항

생산 조건 확인

원료, 목표 등급, 입도, 생산능력, 공정 범위, 전력·용수 등 사용 가능한 공급 설비를 확인한 뒤 필요한 설비를 검토합니다.

원료 · 순도 · 입도 범위 · 생산능력
02 / 맞춤 구성

설비 선정·맞춤 구성

설비 종류, 접촉 재질, 모듈 크기, 이송 방식, 제어, 환경 설비를 실제 공정에 맞춰 구성합니다.

설비 선정 · 공정 연결 · 자동화
03 / 개조

기존 생산 라인 개조

가동 중인 라인의 병목, 오염 위험, 입도 편차, 에너지 사용, 자동화, 포장 공정을 검토하여 필요한 부분을 개선합니다.

라인 점검 · 집중 개조 · 시운전
좌우로 밀어 전체 공정을 확인하세요. 공정 이름을 누르면 해당 설비의 상세 정보로 이동합니다.설비 카탈로그에 따른 참고 구성 · 원료, 목표 순도, 생산능력, 전력·용수 등 공급 설비와 설치 조건에 맞춰 설계합니다.

주요 설비 · 01–08

생산 흐름에 따라
설비를 살펴보세요.

생산 라인 이미지의 공정 지점을 선택하면 해당 설비를 확인할 수 있습니다. 사양은 제공된 제품 매뉴얼을 기준으로 하며, 최종 구성은 원료, 목표 순도, 생산능력, 현장 조건에 맞춰 정합니다.

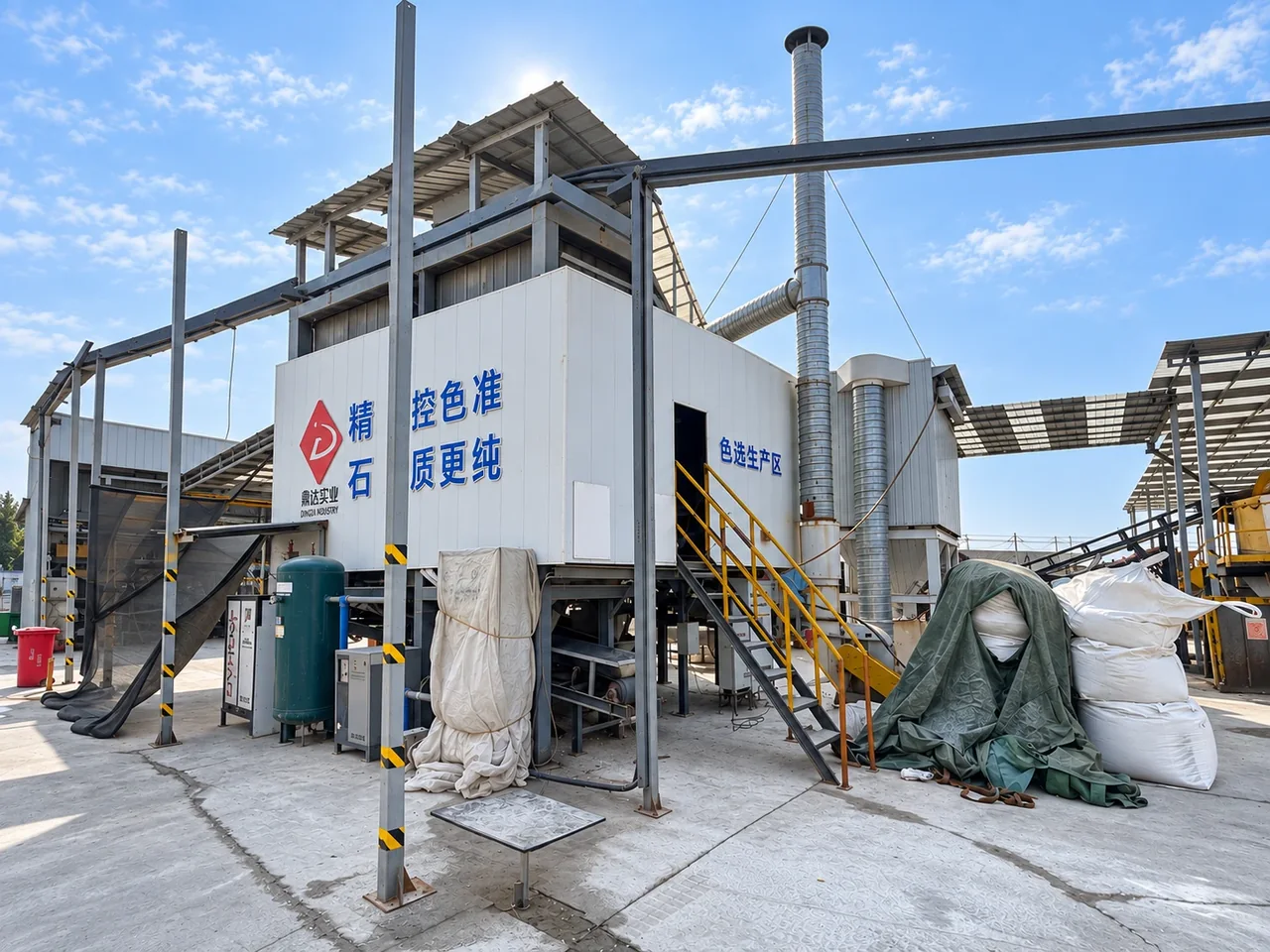

색채 선별 작업 구역과 연결된 이송 설비
공장 사진 · 01
01 / 원료 선별

색채 선별 라인

정제 전, 원광의 이물질을 선별합니다.

벨트식 색채 선별기는 이중 파장대 광학 인식으로 장석·운모·철 함유 개재물·변색 입자를 찾아 제거합니다. 일정한 원료 이송과 고속 에어 분사로 정제 전 원광의 품질을 관리합니다.

카탈로그 모델
SXJ-4
공칭 처리능력
10 t/h
투입 원료 입도
3-100 mm
개별 설비 상담 ↗

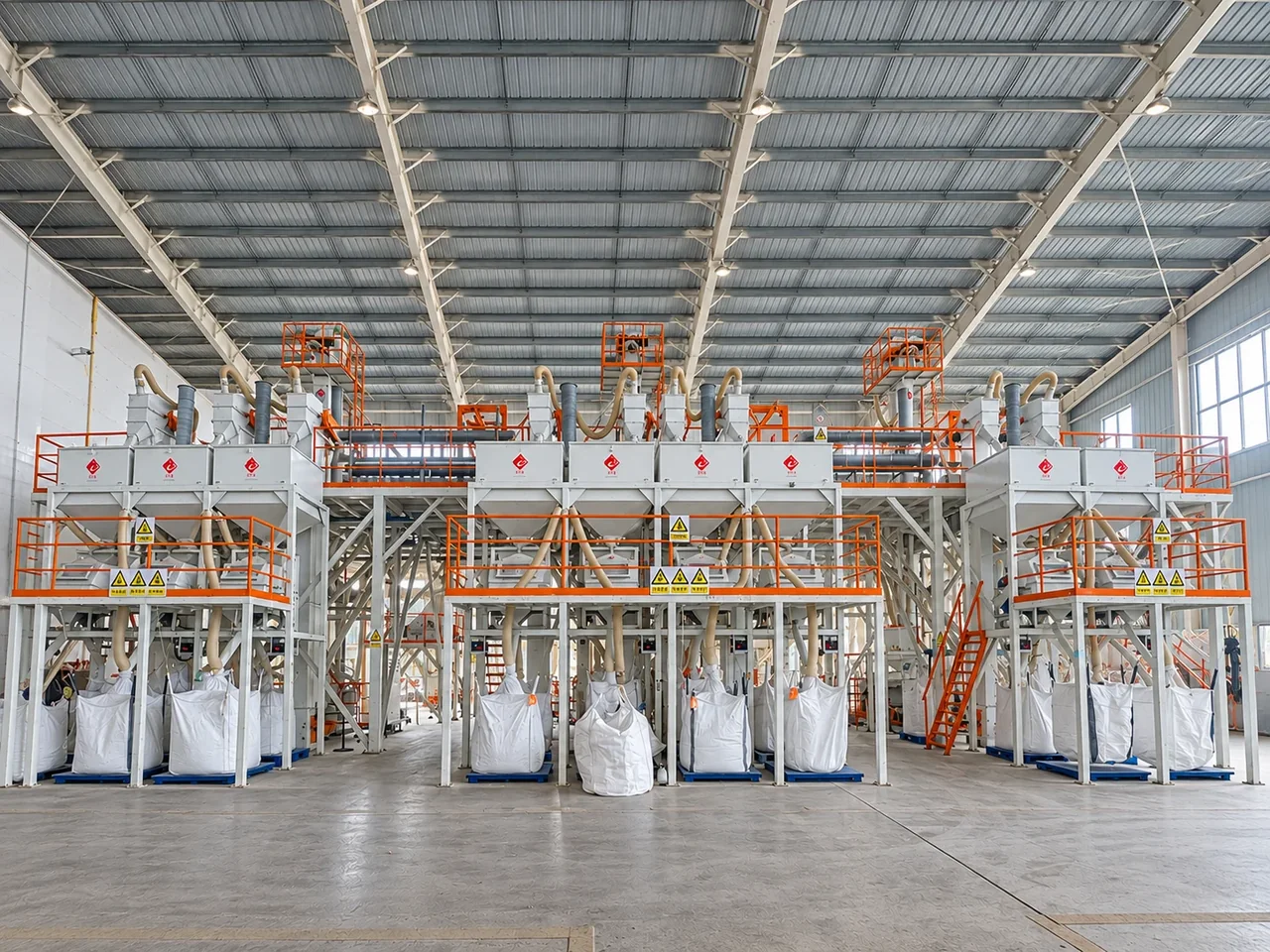

호퍼·작업 플랫폼·생산 설비를 갖춘 석영사 제조 공장
공장 사진 · 02
02 / 입자 형성

석영 파쇄·입도 조정 라인

정제 공정에 맞는 입도를 만듭니다.

파쇄한 원광을 정제 공정에 필요한 입도로 가공합니다. 이 단계의 입도는 부유선별·산 침출의 효율, 전체 수율, 최종 제품의 입도분포에 영향을 줍니다.

카탈로그 시리즈
ZSX-10~ZSX-100
처리능력 범위
10–100 t/일
제품 입도
요청 사양에 맞춰 구성
개별 설비 상담 ↗

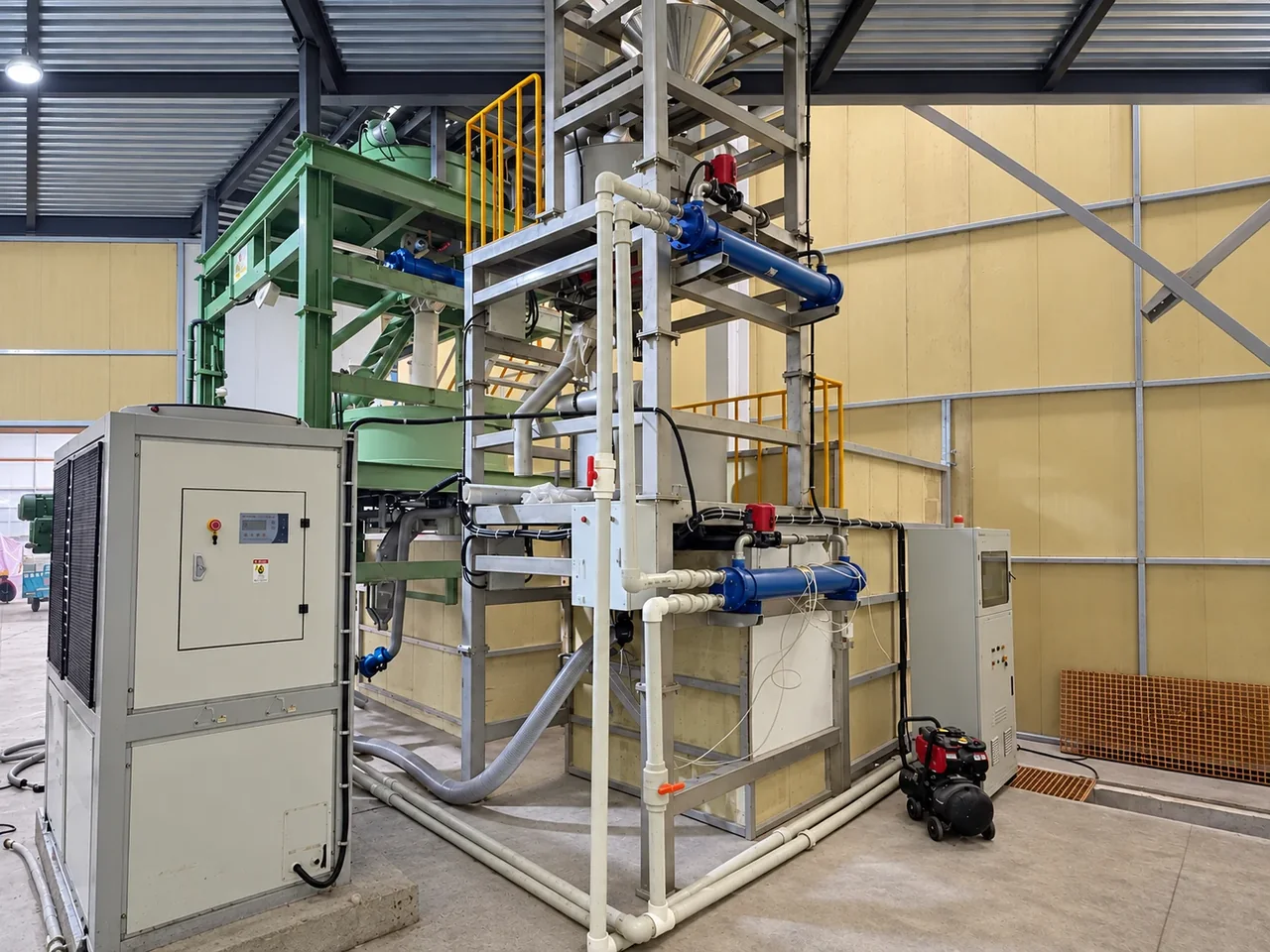

제어반을 갖춘 자력선별·체분리 설비
공장 사진 · 03
03 / 자력 제거·입도 조정

자력선별·체분리 시스템

철 불순물 제거와 입도 분리를 한 공정에서.

약자성 철 함유 불순물을 제거하고 입자를 분리하는 설비입니다. 고구배 자기장을 조절하여 원료 특성과 목표 제품에 맞는 운전 조건을 설정합니다.

카탈로그 모델
CXSF-1
처리능력 범위
0.2-1 t
자기 시스템
조절 가능한 고구배 자기장
개별 설비 상담 ↗

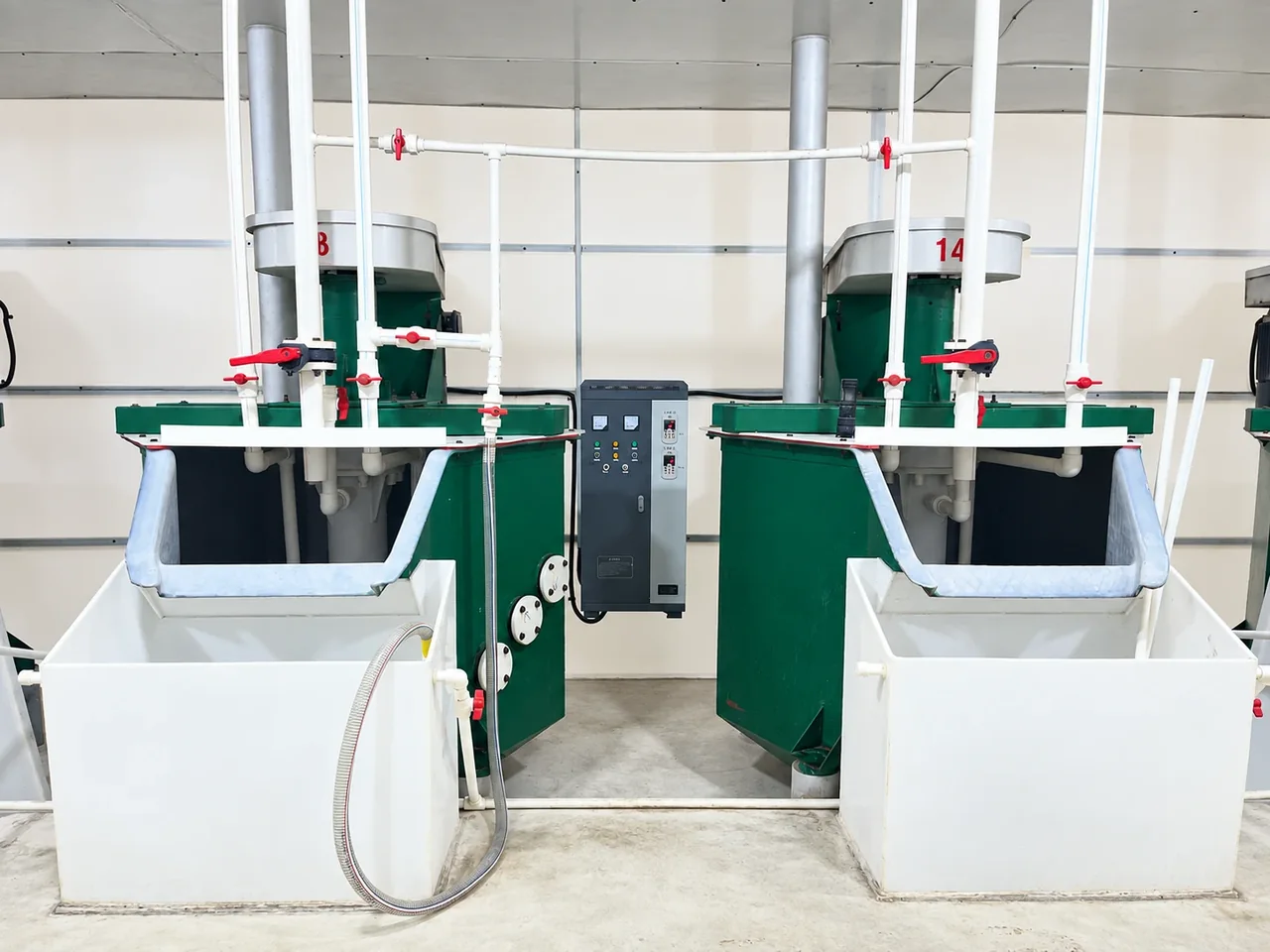

부유선별 설비·배관·제어반
공장 사진 · 04
04 / 물리적 정제

부유선별 시스템

운모·장석 등 불필요한 광물을 분리합니다.

기포를 이용해 석영사에서 운모·장석·기타 맥석 광물을 분리합니다. 원료의 광물 조성, 입도, 목표 분리 수준에 맞춰 설비와 운전 조건을 정합니다.

카탈로그 모델
FXJ-500 / FXJ-1000
운전 온도
주변 온도~80°C
공칭 배치 처리량
0.5-1 t
개별 설비 상담 ↗

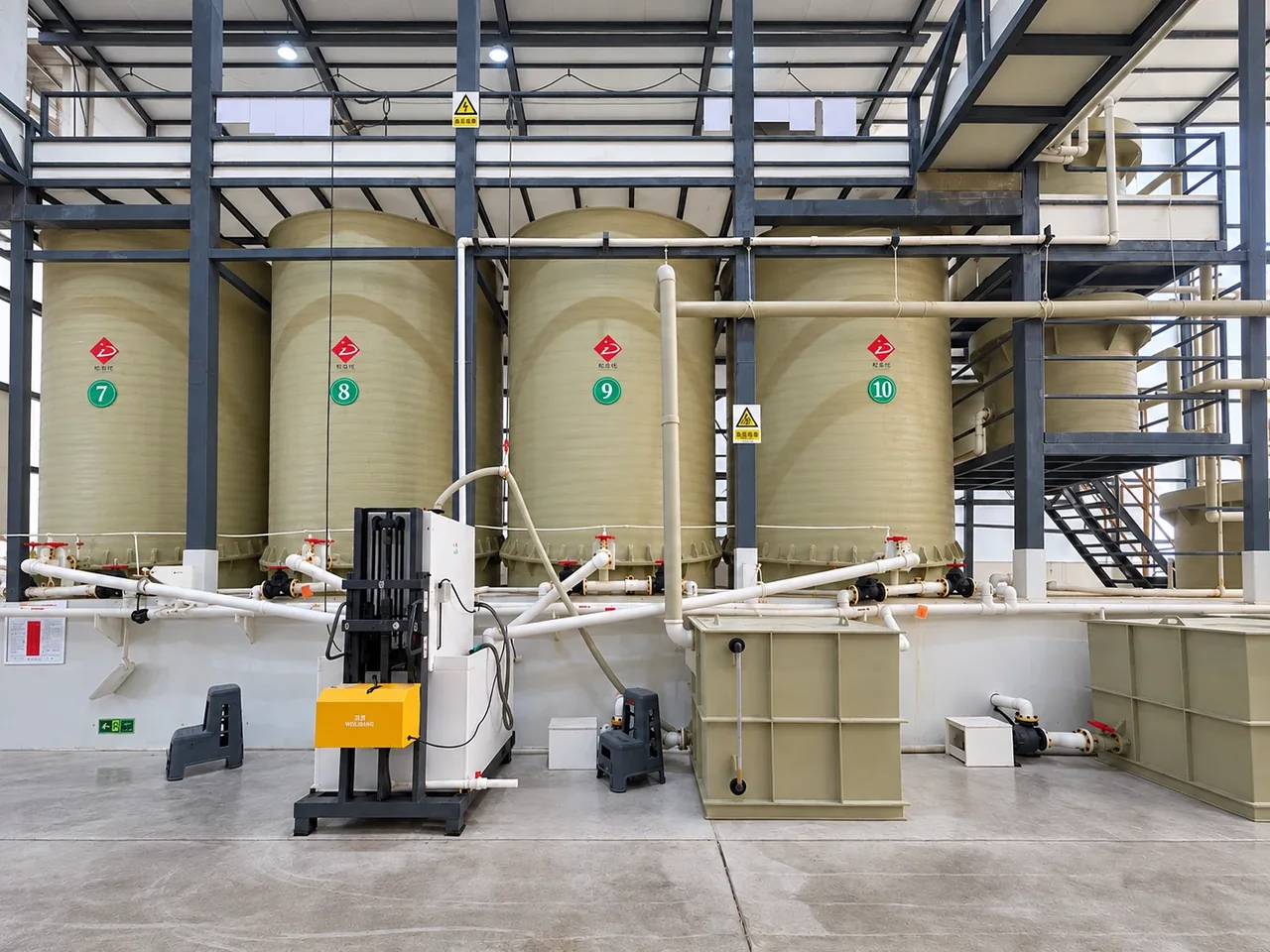

산 침출 탱크·작업 플랫폼·배관
공장 사진 · 05
05 / 화학적 정제

석영사 산 침출 라인

산 침출부터 세척·산 회수까지.

강산과 교반을 이용해 입자 표면과 결정 균열 내부의 금속 산화물 불순물을 제거합니다. 원료 투입·반응·교반·산 배출·세척·산 회수를 연속적인 폐루프 공정으로 구성할 수 있습니다.

카탈로그 시리즈
SYSSJ-10 / SYSSJ-50
처리능력 범위
10–50 t/탱크
산 회수율
95% 이상
개별 설비 상담 ↗

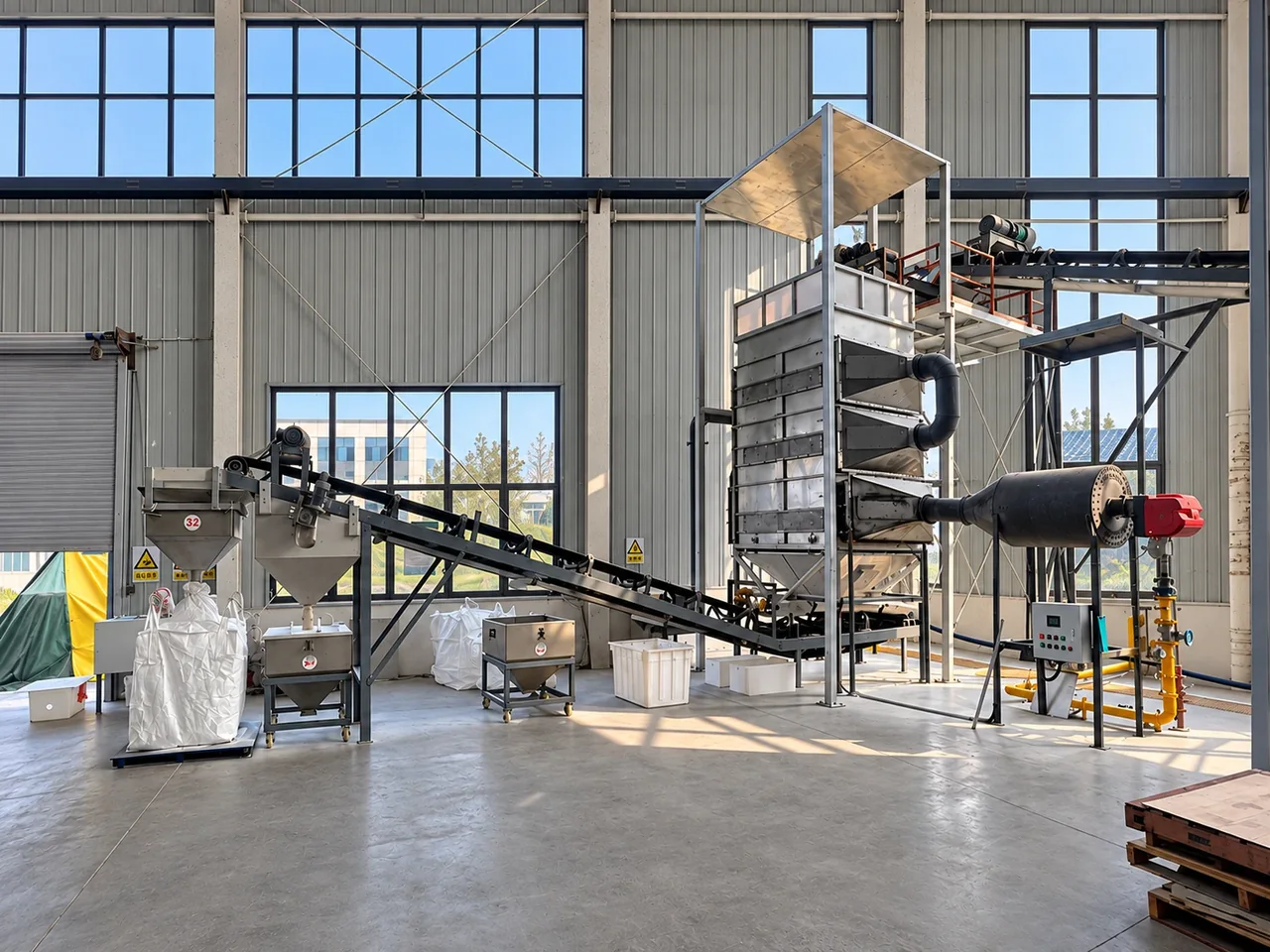

타워식 건조로와 연결된 이송 설비
공장 사진 · 06
06 / 건조 관리

타워식 건조 라인

열교환과 체류 시간 제어로 균일하게 건조합니다.

향류식 열풍 교환과 인버터 배출 제어로 세척된 석영사의 체류 시간을 조절합니다. 간접 열교환으로 접촉 오염을 줄이고, PID 온도 제어와 집진으로 후속 공정에 필요한 건조 상태를 유지합니다.

카탈로그 모델
TSHG-2
공칭 처리능력
2 t/h
운전 온도
230-240°C
개별 설비 상담 ↗

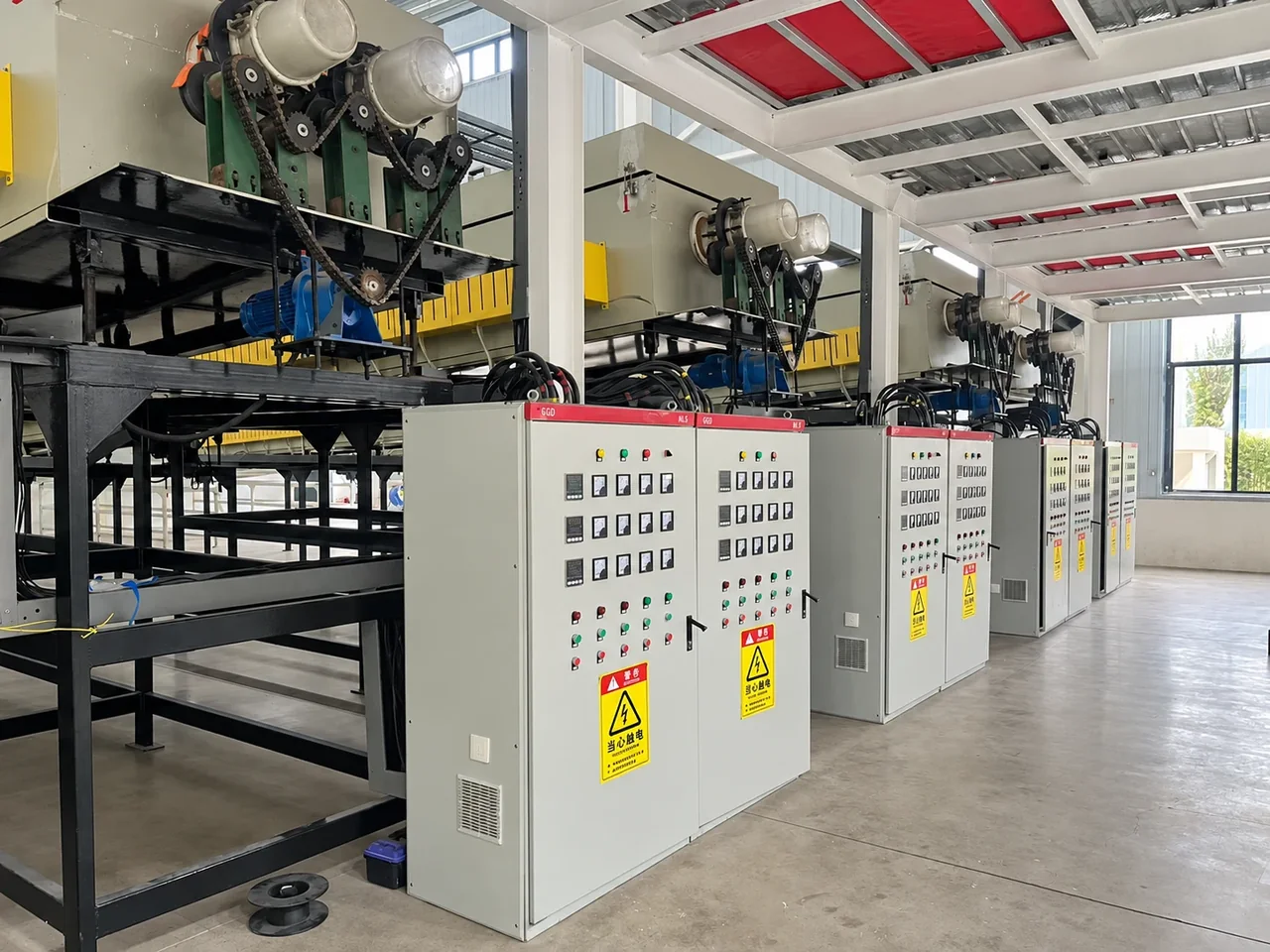

구동부·제어반을 갖춘 소성·염소화 통합로
공장 사진 · 07
07 / 고온 정제

소성·염소화 통합로

하나의 노에서 소성·염소화를 함께 처리합니다.

염소화 분위기의 노관 안에서 석영사를 가열하여 소성과 염소화를 동시에 진행합니다. 소재 특성과 정제 목표에 맞춰 설비 구성과 운전 조건을 정합니다.

설비 구성
통합로 1기
공정 방식
소성·염소화 동시 처리
온도 제어
다구역 PID 제어
개별 설비 상담 ↗

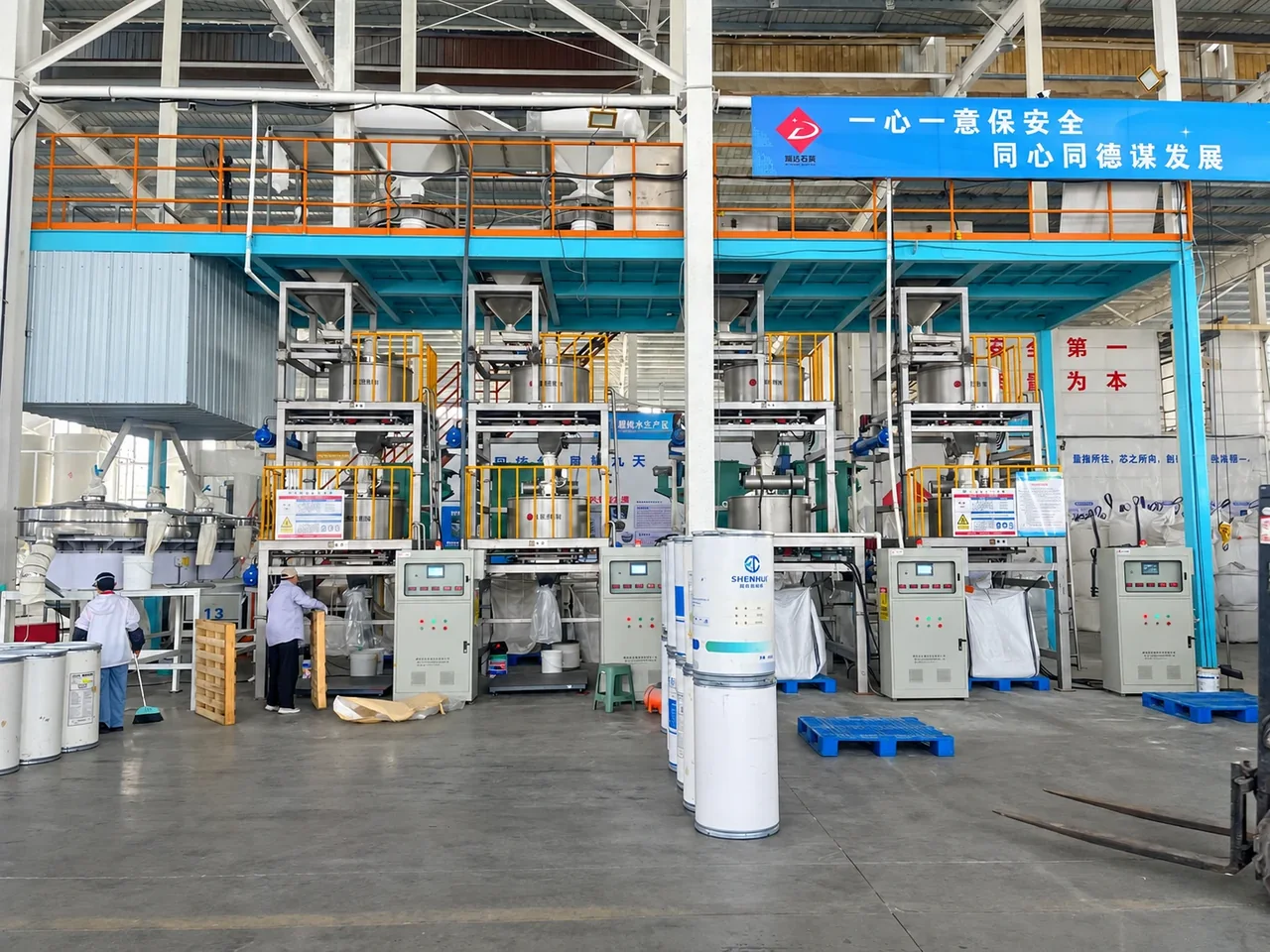

분급·회수·포장 구역을 갖춘 최종 처리 라인
공장 사진 · 08
08 / 최종 분급·포장

석영사 최종 처리·포장 라인

최종 자력선별·분급·청정 포장을 하나의 라인에서.

최종 자력선별·오염 방지 분급·이송·벌크백 배출을 하나의 라인으로 구성합니다. 불필요한 수작업을 줄이면서 출하 전 입도와 철 함량을 관리합니다.

카탈로그 모델
CPSC-1.5T
설비 전력
28 kW
구성
분급·포장 통합
개별 설비 상담 ↗

생산 라인 상담

계획 중인 석영 생산 라인을 알려 주세요.

원료, 목표 제품·순도, 입도, 계획 생산능력, 기존 설비, 전력·용수 등 현장 조건을 알려 주세요. 신규 라인 구성이나 기존 라인의 개선·개조 방안을 제안합니다.

생산 라인 상담하기 →
